BR 27c - pneumatisch - ANSI
Probenahmearmatur
BAUFORM

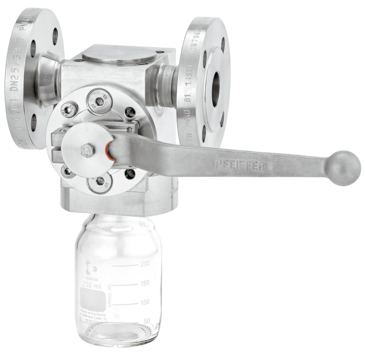

Probenahmearmatur
EINSATZ
- Probenahme
- Mischen oder Verteilen
AUSFÜHRUNG
ANSI
MEDIUMSTEMPERATUR
-20
bis 200 °C /
-4
bis
392 °F
HILFSENERGIE
pneumatisch
NENNWEITE
NPS 1
bis
NPS 4
NENNDRUCK
Class 150
bis
Class 300
AUSKLEIDUNG
ohne
Merkmale
- Kontinuierlicher Probenehmerhahn
- Bestehend aus Kugelhahn und Handhebel bzw. Antrieb
- Inline-Probenehmerhahn für horizontalen Einbau
- Dichtschließender totraumfreier Probenehmerhahn zur Entnahme von flüssigen Proben aus fließenden Medienströmen ohne Bypass
- Gehäuse aus Edelstahl (1.4571)
- Kugel/Welle aus Edelstahl (1.4571)
- Repräsentative Probenahme durch den direkten Einbau in die Rohrleitung
- Korrosionsfeste Werkstoffe für aggressive Durchflussmedien
- Standard-Schnittstelle DIN ISO 5211
- Keine Querschnittverengung bzw. Verschließen der Rohrleitung während der Probenahme
- Entlüftungs- bzw. Kontrollanschluss 1/8"
- Sitzring-Schalen für eine Entnahme ohne Totraum
- Probeflaschen-Anschluss nach ISO 4796, DIN Gewinde GL 45
- Tellerfedervorgespannte PTFE-Dachmanschettenpackung
- Dichtheit nach DIN EN 12266 oder API-Standard 598
- Probenahme mit einem variablen Probevolumen aus einem Stoffstrom
- Probenahme auch unter Druck bis 16 bar möglich
- Betätigung mit Totmannschaltung (nicht Bestandteil der Armatur) oder automatisiert mit 90° Schwenkantrieb (Einzelheiten siehe jeweiliges Datenblatt)
Zubehör
- Handhebel
- Antrieb
- Schutzkasten aus Edelstahl
- Spezielle Gasraumabsaugung
- Pneumatischer Schaltkasten zur Automatisierung
- Pneumatischer Zeitschalter
- Zählwerk
- Adapter für örtlich eingesetzte Probebehälter
Optionen
- Mit Totmannschaltung
- Automatisiert mit 90° Schwenkantrieb
BR 27c - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 5 bis 11674 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 oder NAMUR
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 18 bis 1702 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Zusätzlicher Pneumatik-Zugang am oberen Wellenende
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 bzw. NAMUR und VDI/VDE 3847
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
- Integrierte Automatisierung nach VDI/VDE 3847
