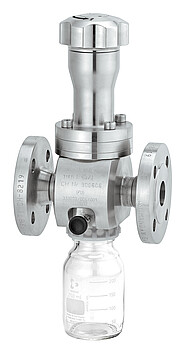

BR 27f - pneumatisch - DIN
Probenahmearmatur
BAUFORM
Probenahmearmatur
EINSATZ
- Probenahme
- Mischen oder Verteilen
AUSFÜHRUNG
DIN
MEDIUMSTEMPERATUR
-20
bis 200 °C /
-4
bis
392 °F
HILFSENERGIE
pneumatisch
NENNWEITE
DN 25
bis
DN 50
NENNDRUCK
PN 16
bis
PN 40
AUSKLEIDUNG
ohne
Merkmale
- Bestehend aus Edelstahl Probenehmerventil und Totmannschaltung oder einem Antrieb
- Inline Probenehmerhahn für horizontalen und lateralen Einbau
- Dichtschließendes Inline Probenehmerventil zur kontinuierlichen Entnahme von flüssigen Proben aus fließenden Medienströmen mit variablen Probevolumen
- Besonders geeignet für Medien im Überdruckbereich
- Gehäuse aus Edelstahl (1.4571)
- Spindel aus Edelstahl (1.4571)
- Probenahme mit einem variablen Probevolumen aus einem Stoffstrom
- Repräsentative Probenahme durch den direkten Einbau in oder Anbau an die Rohrleitung
- Kein Vorlauf und kein Nachlauf
- Baulänge nach DIN EN 558, Reihe 1 oder
- Kurzbauform (60 mm)
- Probeflaschen-Anschluss nach ISO 4796, DIN Gewinde GL 45
- Tellerfedervorgespannte PTFE-Dachmanschettenpackung
Zubehör
- Antrieb
- Schutzkasten aus Edelstahl
- Spezielle Gasraumabsaugung
- Pneumatischer Schaltkasten zur Automatisierung
- Pneumatischer Zeitschalter
- Zählwerk
- Adapter für örtlich eingesetzte Probebehälter
Optionen
- Horizontale Ausführung zum Einbau in eine Rohrleitung
- Laterale Ausführung zum Anbau z. B. an einen Behälter
- Automatisiert mit Stellantrieb
- Probenehmerventil mit Antrieb „Feder schließt“ [STAF]
- Grundgehäuse und Spindel aus Sonderwerkstoffen
- Sonderbaulängen
- Gehäusebeheizung
BR 27f - pneumatisch - DIN ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
- Antriebsfläche von 120 bis 2x2800 cm²
- Geringe Bauhöhe
- Hohe Stellkräfte bei hoher Stellgeschwindigkeit
- Geringe Reibung
- Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
- Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)
Merkmale:
- Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
- Antriebsfläche von 120 bis 750 cm²
- Direktanbau von Zubehör an zusätzlichem Joch mit geschütztem Hubabgriff
- Geringe Bauhöhe
- Hohe Stellkräfte bei hoher Stellgeschwindigkeit
- Geringe Reibung
- Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
- Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)
Information
T 27f
BR 27f · Edelstahl ProbenehmerventilInline Probenehmerhahn für horizontalen und lateralen Einbau[DE]
DIN- und ANSI-Ausführung
