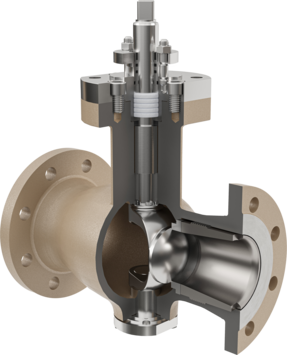

72.3-02 - pneumatisch - ANSI
Drehkegelventil
BAUFORM
Drehkegelventil
EINSATZ
- Regelanwendung
- Auf/Zu-Anwendung
- Kryotechnik
- Druckwechseladsorption (PSA)
AUSFÜHRUNG
ANSI
MEDIUMSTEMPERATUR
-196
bis 500 °C /
-320.8
bis
932 °F
HILFSENERGIE
pneumatisch
NENNWEITE
NPS 1
bis
NPS 10
NENNDRUCK
Class 150
bis
Class 300
AUSKLEIDUNG
ohne
Merkmale
- Pneumatisches Stellventil mit doppelexzentrischer Geometrie
Zubehör
- - - -
Optionen
- Packung nach TA-Luft/ISO 15848
- Abdichtung von Lagerstellen für Lagerzapfen und Welle
- Verschiedene Sitzfaktoren (Standard: F1; F0,6; F0,4; F0,25)
- Isolierteil IT2 für kryogene Medien (-100 bis -196 °C)
- Isolierteil IT1 für Hoch- und Tieftemperatur (-40 bis -100 °C und 350 bis 500 °C)
- Doppelstopfbuchse DSB mit oder ohne Testanschluss
- Heizmantel HZM ab DN 150
- Spülanschlüsse
- Schallminderer für Gase, Dampf und Flüssigkeiten
72.3-02 - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Sehr langer Stellhub
- Drehmoment bis 1000 Nm
- Sehr feine Regelung
Merkmale:
- Einfachwirkend
Merkmale:
- Mit einer oder mit zwei zentrischen Rückstellfedern
- Membranfläche 330 oder 735 cm²
- Federmoment bis 146 Nm
Merkmale:
- Mit einer oder mit zwei zentrischen Rückstellfedern
- Membranfläche 1636 oder 3447 cm²
- Federmoment bis 1976 Nm
Merkmale:
- Mit mehreren Rückstellfedern
- Membranfläche 1636 oder 3447 cm²
- Federmoment bis 8247 Nm
Information
T 005.001
Drehkegelventil Typ 72.3 und 72.3-02
[DE][EN]T 005.086
Drehkegelventil Typ 72.3-02 (Designgeneration 02)
[DE][EN]T 005.069
Übersichtsblatt
Maximal zulässige Differenzdrücke (Δp) für Standardkonfigurationen Ventil mit AntriebDrehkegelventile der Baureihen 72, 82, 73 zur Kombination mit pneumatischen Antrieben Typ AT, BR31a, R, M (MN, MZ, MD)[DE][EN]T 005.085
Kvs/Cv flow coefficients
RPV Series 62, 72, 73, 82
[EN]
Support
EB 005.022
Ventilbaureihen 82, 72, 73zur Kombination mit pneumatischen Membranantrieben (z.B. Typ R, MD, MN, MZ)[DE][EN]EB 005.035
Ventilbaureihen 82, 72, 73zur Kombination mit pneumatischen Kolbenantrieben (z.B. AT, BR31a usw.)[DE][EN]EB 005.069
Drehkegelventile der Baureihen 62, 72, 73, 82Kennzeichnungen am Gerät[DE][EN]
